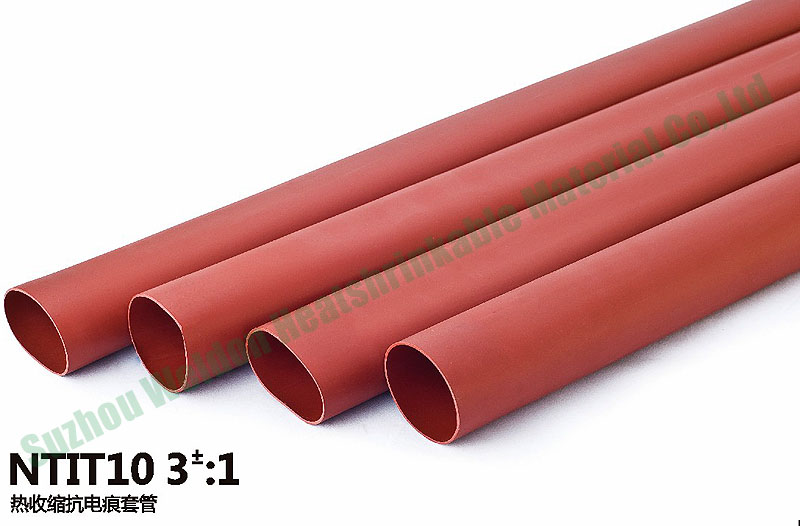

热收缩耐电痕绝缘管【NTIT10】
| 辐射交联热收缩耐电痕套管是电力电缆连接绝佳的绝缘部件。 |
优点及特点
★有效的分散由电缆连接产生的热量
★规格齐全
★产品柔软，易于安装
物理性能
★运行温度: -55℃—105℃
★收缩温度: 125℃ |
颜色
★黑色、红色
产品代码共享对比
★DSG CANUSA : CNIT
★SUMITOMO: SCT100
★RAYCHEM/TYCO: HVOT |
技术参数
| 测试项目 |
测试方法 |
测试值 |
| 拉伸强度 |
ASTM D2671 |
≥10MPa |
| 断裂伸长率 |
ASTM D2671 |
≥350% |
| 吸水性 |
ASTM D570 |
≤0.5% |
| 热冲击（200℃下30分钟） |
ASTM D2671 |
不滴不流 |
| 低温柔韧性（-40℃ 下 4小时） |
ASTM D2671 |
无龟裂 |
| 介电强度 |
ASTM D2671 |
≥15KV/MM |
| 阻燃性（氧指数） |
ASTM D2863 |
≥28 |
| 老化后 （136℃下68小时） |
拉伸强度 |
ASTM D2671 |
≥8MPa |
| 断裂伸长率 |
ASTM D570 |
≤0.5% |
| 耐电碳痕实验 |
2.5kv/1h |
ASTM D2303 |
通过 |
| 2.75kv/1h |
ASTM D2303 |
通过 |
| 3.0kv/1h |
ASTM D2303 |
通过 |
| 3.25kv/1h |
ASTM D2303 |
通过 |
产品选择-L
| 产品代码 |
收缩前 |
收缩后 |
标准包装
(m/卷) |
| 内径(mm)≥ |
壁厚(mm) |
内径(mm)≤ |
壁厚(mm) |
| NTIT10L-19/6 |
19 |
1.01 |
6 |
2.50 |
15 |
| NTIT10L-20/8 |
20 |
1.47 |
8 |
2.50 |
15 |
| NTIT10L-30/10 |
30 |
1.21 |
10 |
3.00 |
15 |
| NTIT10L-35/12 |
35 |
1.21 |
12 |
3.00 |
15 |
| NTIT10L-40/16 |
40 |
1.35 |
16 |
3.00 |
15 |
| NTIT10L-45/18 |
45 |
1.33 |
18 |
3.00 |
15 |
| NTIT10L-54/24 |
54 |
1.44 |
24 |
3.00 |
15 |
| NTIT10L-60/29 |
60 |
1.54 |
29 |
3.00 |
15 |
| NTIT10L-76/38 |
76 |
1.57 |
38 |
3.00 |
15 |
| NTIT10L-100/49 |
100 |
1.52 |
49 |
3.00 |
15 | NTIT10L 系列收缩期壁厚的公差为±0.05mm.
产品选择-D
| 产品代码 |
收缩前 |
收缩后 |
标准包装
(m/根) |
| 内径(mm)≥ |
壁厚 (mm) |
内径(mm)≤ |
壁厚(mm) |
| NTIT10D-19/6 |
19 |
1.01 |
6 |
2.50 |
最长1.22 |
| NTIT10D-20/8 |
20 |
1.18 |
8 |
2.50 |
最长1.22 |
| NTIT10D-30/10 |
30 |
1.21 |
10 |
3.00 |
最长1.22 |
| NTIT10D-35/12 |
35 |
1.21 |
12 |
3.00 |
最长1.22 |
| NTIT10D-40/16 |
40 |
1.35 |
16 |
3.00 |
最长1.22 |
| NTIT10D-45/18 |
45 |
1.33 |
18 |
3.00 |
最长1.22 |
| NTIT10D-50/20 |
50 |
1.32 |
20 |
3.00 |
最长1.22 |
| NTIT10D-60/25 |
60 |
1.35 |
25 |
3.00 |
最长1.22 |
| NTIT10D-75/30 |
75 |
1.28 |
30 |
3.00 |
最长1.22 |
| NTIT10D-100/40 |
100 |
1.21 |
40 |
3.00 |
最长1.22 |
|
|
|
|
|
|
