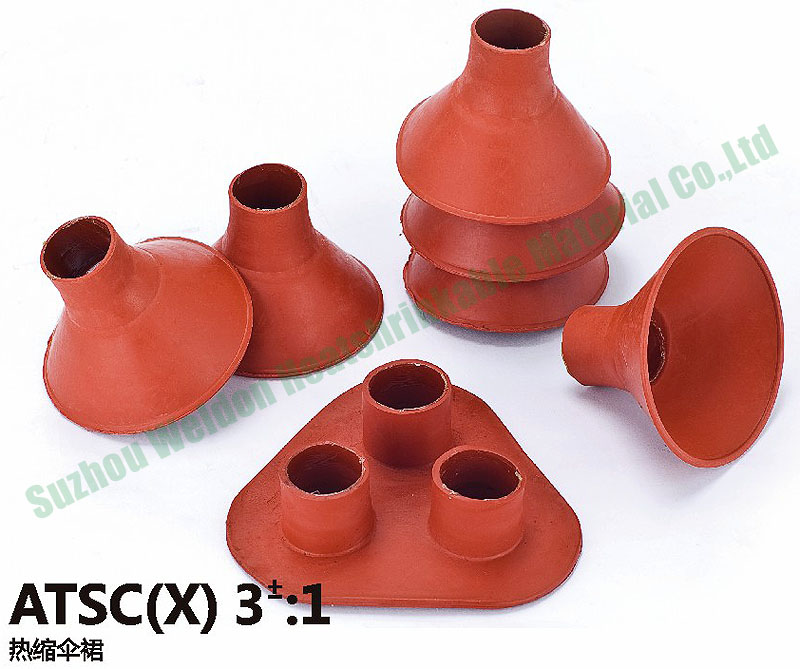

热缩绝缘伞裙【ATSC-X】
| 热缩伞裙适用于中高压电缆户外终端，用于增加爬电距离，有效的避免户外电缆终端的污闪和爬电的发生，电压等级5-35KV。 |
优点及特点
★材料采用绝缘交联聚烯烃
★耐电痕
★抗紫外线、耐环境性好
★完全收缩温度:110℃ |
物理性能
★运行温度: -55℃—105℃
★收缩温度: 105℃—135℃
颜色
★红色 ★黑色
产品代码共享对比
★RAYCHEM/TYCO: 205 |
技术参数
| 测试项目 |
测试方法 |
测试值 |
| 拉伸强度 |
ASTM D2671 |
≥12MPa |
| 断裂伸长率 |
ASTM D2671 |
≥400% |
| 老化后（136℃下168小时） |
拉伸强度 |
ASTM D2671 |
≥10MPa |
| 断裂伸长率 |
≥300% |
| 介电强度 |
ASTM D2671 |
≥15kv/mm |
| 耐电碳痕 |
ASTM D2303 |
通过 |
| 体积电阻率 |
ASTM D2671 |
≥1014Ω.cm |
| 低温柔韧性（-55℃下4小时） |
ASTM D2671 |
无龟裂 |
产品选择
| 产品代码 |
收缩前 |
收缩后 |
裙部位 |
柱状部位 |
| D2.(mm)≥ |
D2.(mm)≥ |
W(mm) |
D1(mm) |
H(mm) |
| ATSC-1-30/13 |
30 |
13 |
3.0 |
95 |
31 |
| ATSC-1-35/13 |
35 |
12 |
3.0 |
95 |
31 |
| ATSC-1-45/19 |
45 |
19 |
3.8 |
120 |
41 |
| ATSC-1-50/19 |
50 |
19 |
3.8 |
120 |
41 |
| ATSC-1-60/23 |
60 |
23 |
3.8 |
130 |
39 |
| ATSC-1-75/30 |
75 |
30 |
3.8 |
140 |
43 | 生产标准
直径工差范围:±1mm
壁厚工差范围:±0.1mm
|
|
|
|
|
|
